塔器壳体防腐

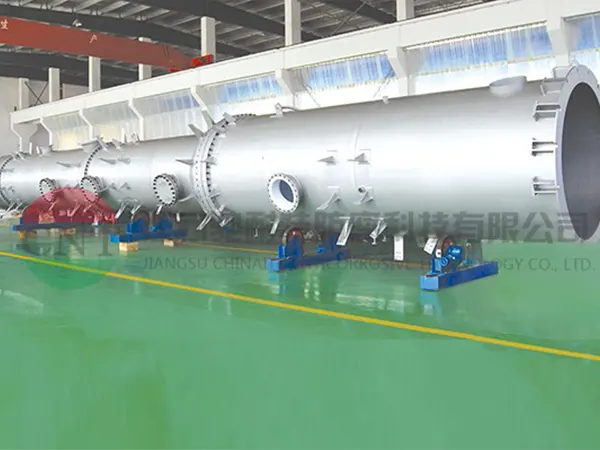

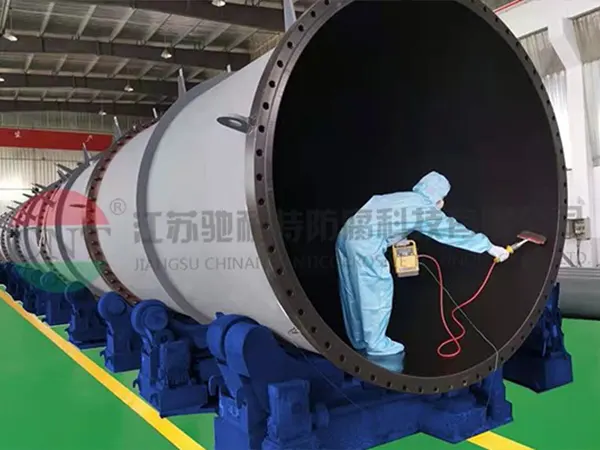

内衬PTFE（φ2600x22000mm硫酸清洁塔）
内衬PTFE（φ3.5x28.5m填料塔）

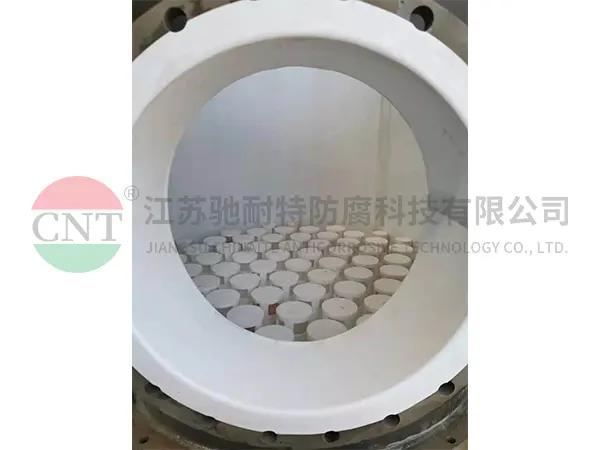

衬四氟（Φ2600mm*18000mm分析纯硫酸塔）
PFA喷涂（塔器）

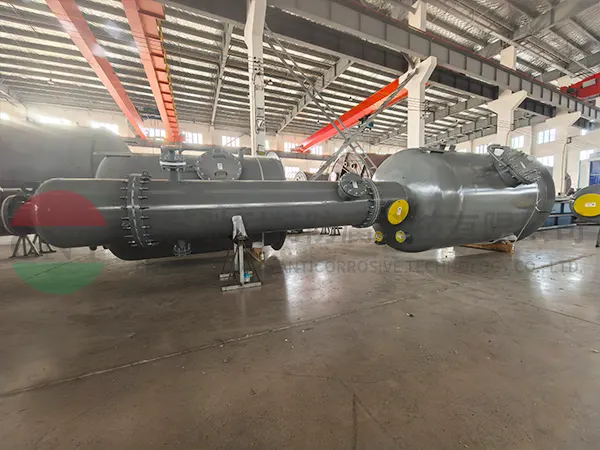

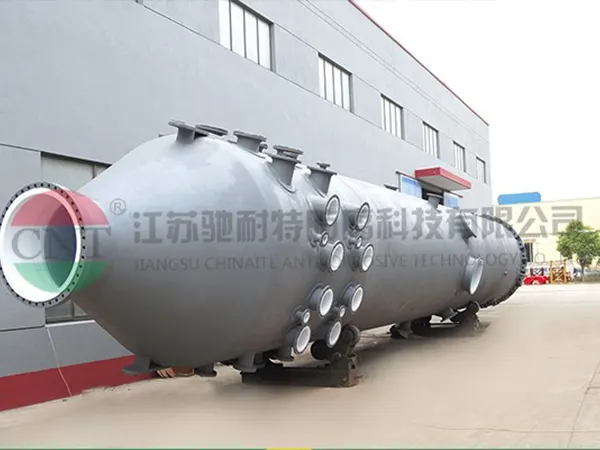

喷淋塔（钢衬四氟）
水洗塔（钢衬四氟）
吸收塔（钢衬四氟）
吸收塔
塔器是化工、石油、环保等工业过程中用于传质、传热和反应的关键设备。目前用于防腐的塔器设备以精馏塔，吸收塔，汽提塔，萃取塔，洗涤塔，反应塔为主。在实际应用中，根据实际使用工况和过滤设备结构选用四氟喷涂工艺或内衬四氟工艺，不论是内衬或喷涂，耐腐蚀范围均可以达到 PH 值 0-14。
四氟喷涂材料有 PFA, FEP,F46, F40, F30, ECTFE, ETFE，PVDF（耐温-190℃~260℃ , 耐极限真空）。喷涂最大尺寸 150m³(如果批量比较大，我们可以定制更大的烤炉),厚涂厚度范围 300μm 至2000μm ，特氟龙涂层兼具耐强酸强碱，不沾易清洁，耐磨，防静电等功能。
四氟内衬材料有 PFA, NEW-PTFE，PTFE（常规工艺耐温-80℃~160℃；特殊新工艺耐温-190℃ ~240℃) , 内衬无最大尺寸限制,衬里厚度范围 2mm 至 5mm。
各种特氟龙特性比较
|
特性 |
ASTM实验 方法及条件 |
POLYFLON PTFE |
NEOFLON PFA |
NEOFLON FEP |
NEOFLON ETFE |
NEOFLON PCTFE |
PVDF |
|
物理性能 |
| ||||||
|
比重 |
D792 |
2.13-2.22 |
2.12-2.17 |
2.12-2.17 |
1.70-1.86 |
2.10-2.18 |
1.75-1.78 |
|
吸水率（%） |
D570, 24h, 1/3“ t |
<0.00 |
<0.03 |
<0.01 |
<0.1 |
<0.00 |
<0.04 |
|
成形收缩 （cm/cm） |
|
0.02-0.05 |
0.03-0.06 |
0.03-0.06 |
0.03-0.04 |
0.015-0.020 |
0.015-0.03 |
|
接触角（°） |
与水平夹角 |
114 |
114 |
114 |
96 |
84 |
82 |
|
热性能 |
| ||||||
|
导热率 (W/cm·k) (℃/cm) |
C177 |
0.25 |
0.25 |
0.28 |
0.46-0.47 |
0.22 |
0.33 |
|
吸水率（%） |
D696,23-60℃ |
(11-14)×10-5 |
12×10-5 （+20+100℃） |
(8-15)×10-5 (-50-+100℃) |
(5-10)×10-5 |
(4.5-7.0)×10-5 |
3.0x10-4 |
|
熔点（℃） |
|
320-327 |
302-310 |
250-270 |
218-270 |
210-216 |
160-180 |
|
熔融粘度（P） |
|
1011–1012 (340-380℃) |
104–104 (380℃) |
4×104–104 (300-330℃) |
107 (300-330℃) |
1011-1012 (340-380℃) |
2×（103-103） (210-270℃) |
|
最高连续 使用温度(℃) |
|
260 |
260 |
205 |
150 |
120 |
120 |
|
机械性能 |
| ||||||
|
拉伸强度(MPa) |
D638，23℃ |
25-60 |
19-56 |
17-40 |
29-59 |
30-60 |
38-49 |
|
延伸率(%) |
D638，23℃ |
250-600 |
250-610 |
270-460 |
300-650 |
30-330 |
50-100 |
|
压缩强度(MPa) |
D695，1%变形 25℃ |
5-6 |
5-6 |
4-5 |
10 |
9-12 |
12-14 |
|
拉伸回弹率(MPa) |
D638，23℃ |
490-590 |
490-590 |
440-540 |
290-690 |
1050-2100 |
840 |
|
弯曲回弹率(MPa) |
D790，23℃ |
500-600 |
640-700 |
540-640 |
690-1270 |
1300-1800 |
1400-1800 |
|
冲击强度(J/m) |
D256，23℃ 悬臂梁式 |
160 |
冲不断 |
冲不断 |
冲不断 |
130-140 |
160-380
|
|
硬度(shore) |
硬度计 Durometer |
D50-D60 |
D60-D70 |
D55-D65 |
D75 |
D90 |
D70-D80 |
|
承载变形(%) |
D621，100℃ 6.9MPa，24h |
4.5-5.5 |
2.0-3.0 |
4.5-5.5 |
5.4 |
2.6 |
2.4 |
|
D621，25℃ 13.7MPa，24h |
9.0-10.0 |
2.5-3.0 |
2.5-3.5 |
2.3 |
0.2 |
0.7 | |
|
静摩擦系数 |
与钢对磨 |
0.02 |
0.05 |
0.05 |
0.05-0.06 |
0.08 |
0.40 |
|
电特性 |
| ||||||
|
介电常数 |
D150,103Hz D150,106Hz |
2.1 2.1 |
2.1 2.1 |
2.1 2.1 |
2.6-2.8 2.6-2.8 |
2.3-2.7 2.3-2.5 |
7.72 6.43 |
|
介电损耗因数 |
D150,103Hz D150,104Hz |
<1×10-4 2×10-3 |
<1×10-3 3×10-4 |
<2×10-4 4×10-4 |
8×10-4 5×10-3 |
(2.3-2.7)×10-2 1×10-3 |
1.9×10-3 0.16 |
|
介电击穿强度 (MV/v) |
D149,短时间 3.2mm |
19 |
20 |
20-24 |
16 |
20-24 |
10-11 |
|
体积电阻(Ω·cm) |
D257 |
>1018 |
>1018 |
>1018 |
>1017 |
>1016 |
2×>1014 |
|
耐药品性 |
|
优异 |
优异 |
优异 |
优异 |
优异 |
优异 |
|
耐气候性 |
|
优异 |
优异 |
优异 |
优异 |
优异 |
优异 |
|
阻燃性(%) |
D2863,氧指数 浓度临界指数 |
>95 |
>95 |
>95 |
31-50 |
>95 |
43 |

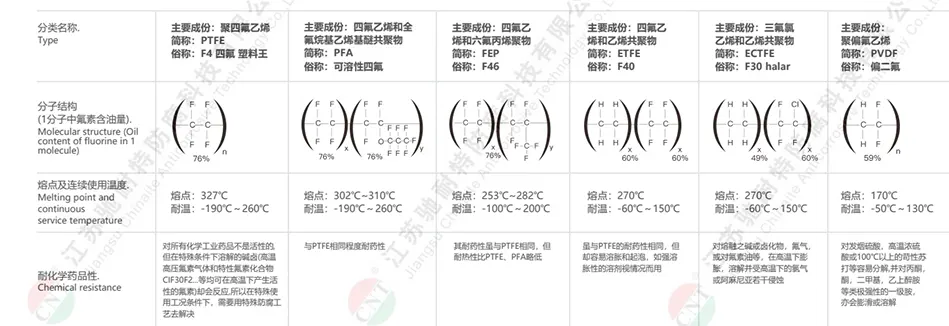

各种特氟龙名称及分子构造
| 防腐行业等级 | 工艺分类 | 防腐厚度范围 | 常用颜色 | 常用原材料品牌 | 纯度等级 |
| 工业级喷涂 | PTFE(F4，聚四氟乙烯)喷涂 | 10μm-70μm | 绿色、灰色、黑色、咖啡色... |
美国科慕 日本大金 美国苏威 |
G1-G2 |
| PFA喷涂 | 10μm-2000μm | 红色、黑色、白色、灰色... | G1-G3 | ||
| FEP(F46)喷涂 | 10μm-1500μm | 白色、黑色、绿色... | 1-G2 | ||
| ECTFE(哈拉，halar， F30)喷涂 | 0.2mm-1.5mm | 白色、黑色、绿色.... | G1-G3 | ||
| ETFE(F40)喷涂 | 0.2mm-1.5mm | 蓝色、灰色、白色、绿色... | G1-G3 | ||
| PVDF喷涂 | 0.2mm-1.5mm | 米黄、黑色... | G1-G3 | ||
| PFA导电喷涂 | 10μm-2000μm | 红色、黑色、白色、灰色... | G1-G3 | ||
| ETFE(F40)导电喷涂 | 0.2mm-1.5mm | 蓝色、灰色、白色、绿色.... | G1-G3 | ||
| PTFE(F4，聚四氟乙烯) 导电喷涂 | 10μm-70μm | 绿色、灰色、黑色、咖啡色.... | 1-G2 | ||
| 工业级内衬 | PTFE(F4，聚四氟乙烯)内衬 | 2mm-5mm | 白色 | 美国科慕/日本大金/山东东岳 | G1-G3 |
| PFA内衬 | 1.5mm-4mm |
透明 |
美国科慕/日本大金/浙江永和 | ||
| ECTFE(哈拉,halar,F30)内衬 | 2mm-4mm |
米黄 |
美国苏威 | ||
| PVDF内衬 | 2mm-4mm | 米黄 | 法国阿克玛 | ||
| 半导体级内衬 | PTFE(F4，聚四氟乙烯)内衬 | 2mm-5mm | 白色 | G3-G5 | |
| PFA内衬 | 1.5mm-4mm | 透明 | 美国科慕/日本大金 | ||
| N-PTFE(改性聚四氟乙烯)内衬 | 2mm-4mm | 白色 |

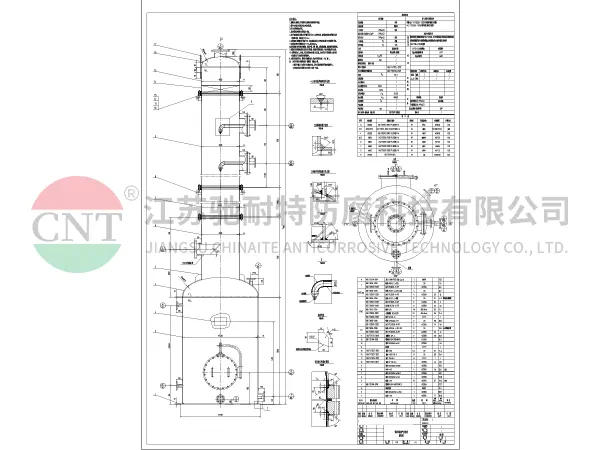

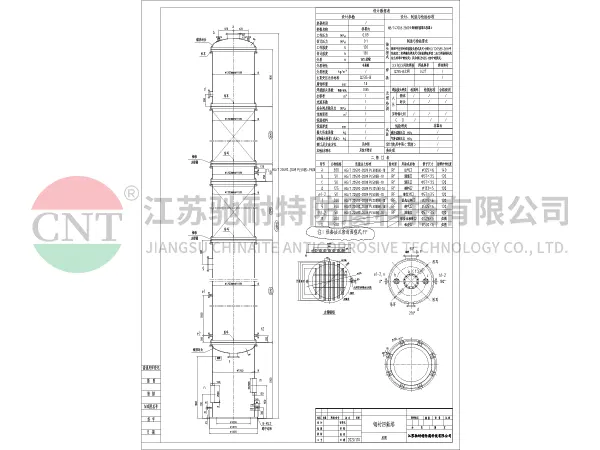

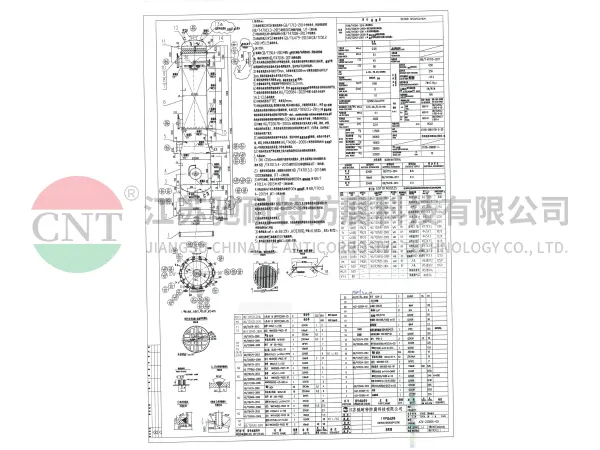

设备结构图纸

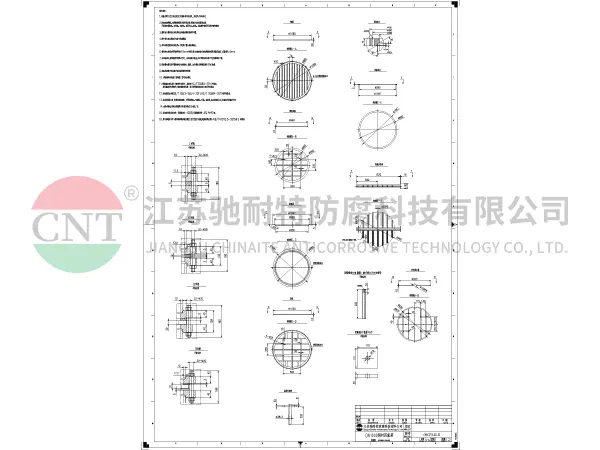

DN1000钢衬四氟塔零件图

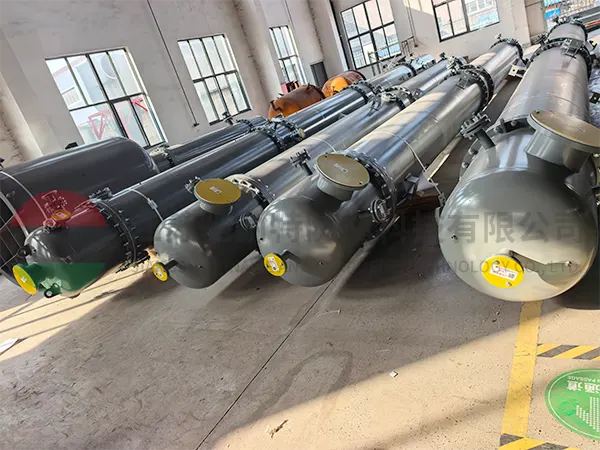

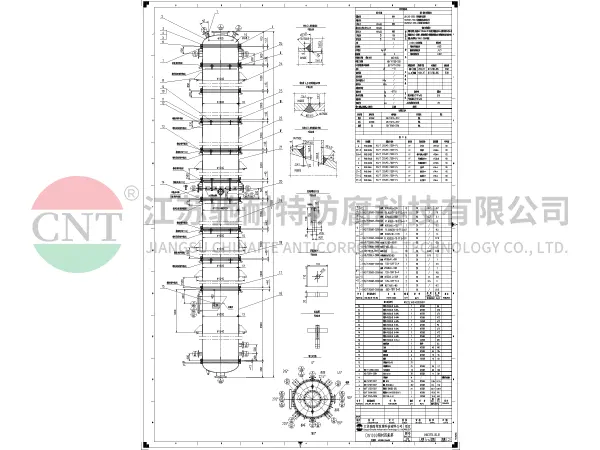

DN1000钢衬四氟塔

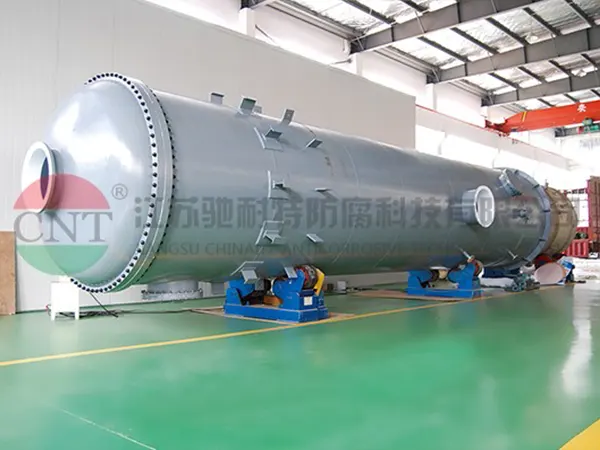

DN1200钢衬四氟塔
水洗塔
尾气吸收塔

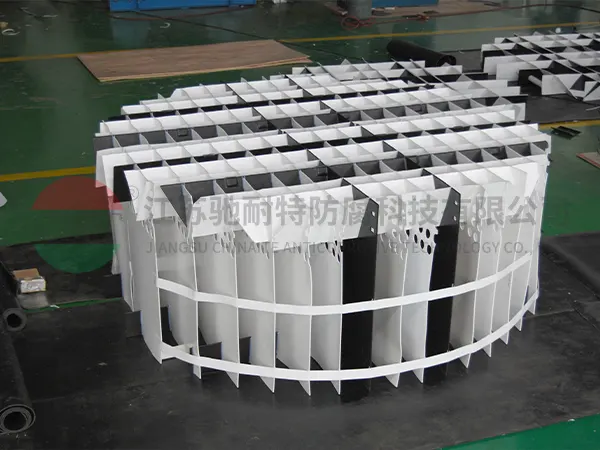

塔内件

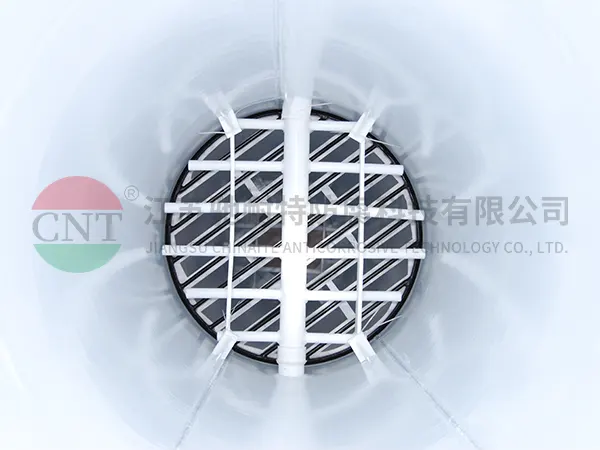

组装后的塔内件

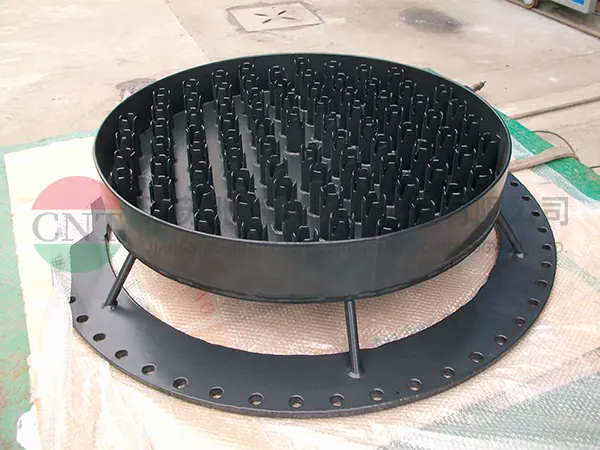

升气管板（喷衬结合）

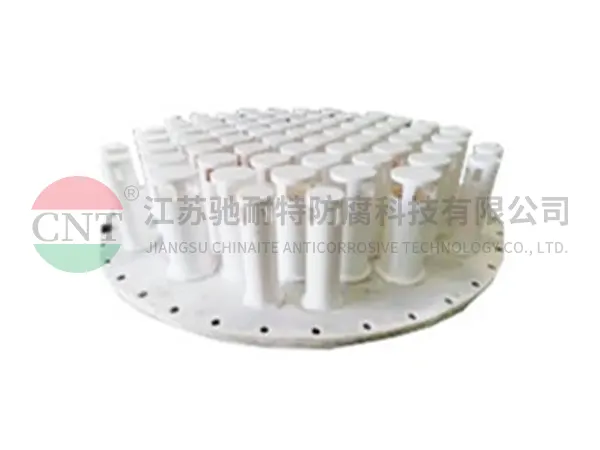

管板与升气管（管板模压、纯 四氟升气管）

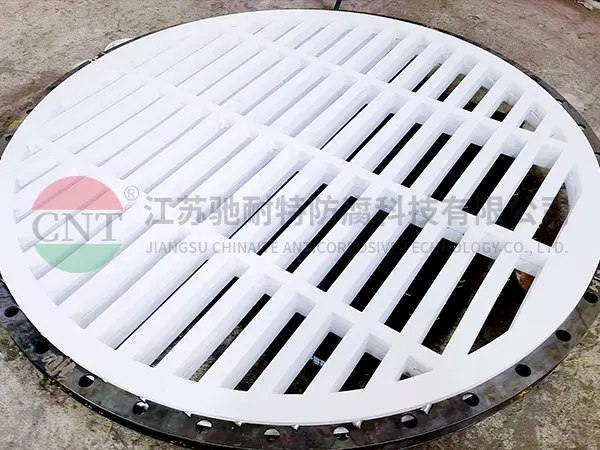

填料支撑（F40喷涂）
异形分布器（喷衬结合）

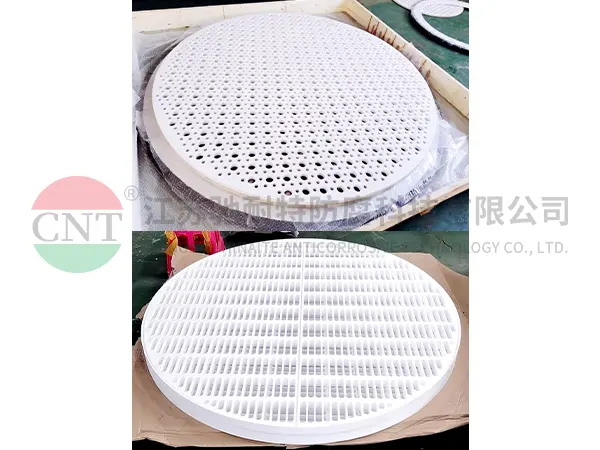

分布器（孔板模压、纯四氟升 气管）
填料支撑（四氟套管、两头焊 接）

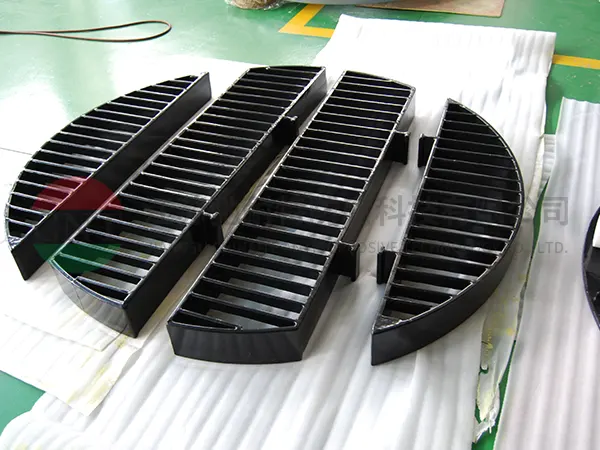

填料支撑（模压、二次车加工）

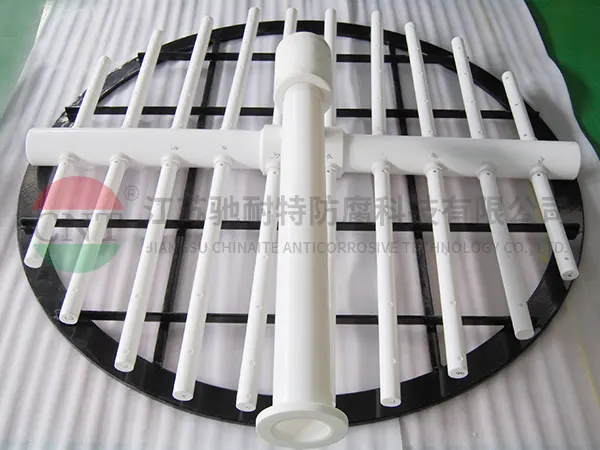

分布器（主管喷涂、支管纯四 氟）
填料支撑（四氟喷涂）

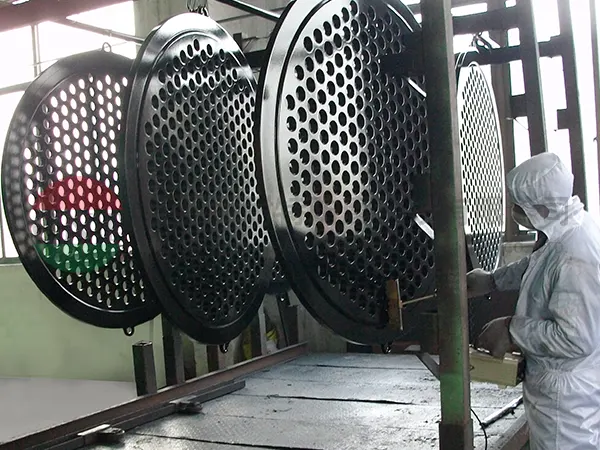

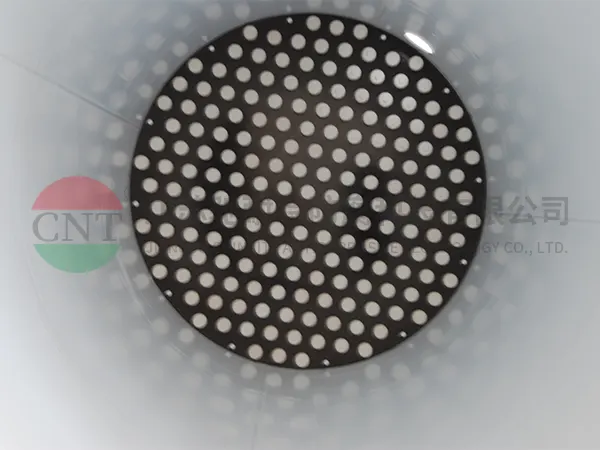

分布器孔板（ECTFE喷涂）

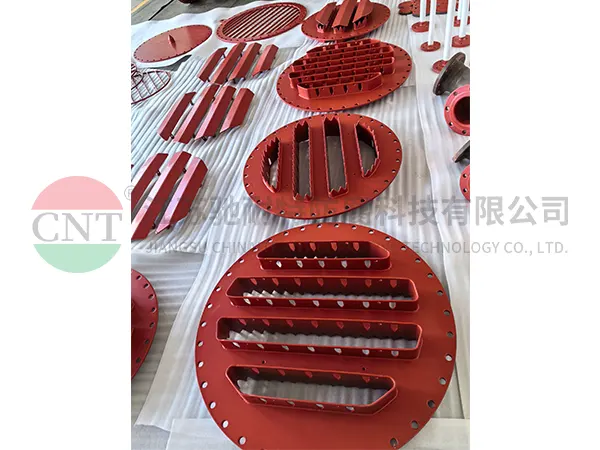

金属分布器（PFA喷涂）
分布器（底支撑喷涂、纯四氟 分布器）

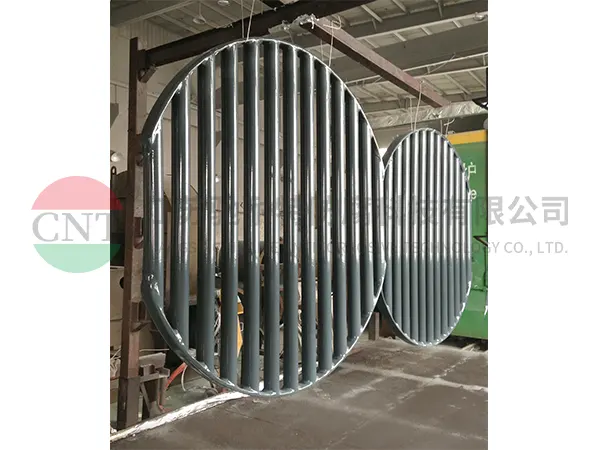

圆管支撑（喷涂halar）
溢流式分布器（F46喷涂）
四氟支撑（纯四氟支撑）
塔器内件是安装在塔式容器（塔器）内部，用于实现传质、传热和化学反应等工艺过程的关键内部构件总称。它们是塔器高效、稳定运行的“心脏”部分。四氟防腐层能够保证内件在长期腐蚀环境中免受腐蚀。
根据设备使用温度，酸碱 PH 值，压力，大小尺寸和承重来选择不同的四氟防腐工艺。
四氟喷涂材料有 PFA, FEP,F46, F40, F30, ECTFE, ETFE，PVDF（耐温-190℃~260℃ , 耐极限真空）。喷涂最大尺寸直径 6 米(如果批量比较大，我们可以定制更大的烤炉), 厚涂厚度范围 300μm至 2000μm ，特氟龙涂层兼具耐强酸强碱，不沾易清洁，耐磨，防静电等功能。
四氟内衬材料有 PFA, NEW-PTFE ，PTFE（常规工艺耐温-80℃~160℃ , 对尺寸大小没有限制；特殊新工艺耐温-190℃~240℃ , 最大制作直径可达 3 米）。
纯四氟模压塔内件最大制作直径可达 2 米。
特殊情况下可选用喷涂+内衬两种工艺相结合的内件。
有丰富的内件结构设计经验和流量，承重计算能力。
今天就联系我们，了解我们的定制保护技术如何满足您的耐腐蚀和纯度保护需求。
